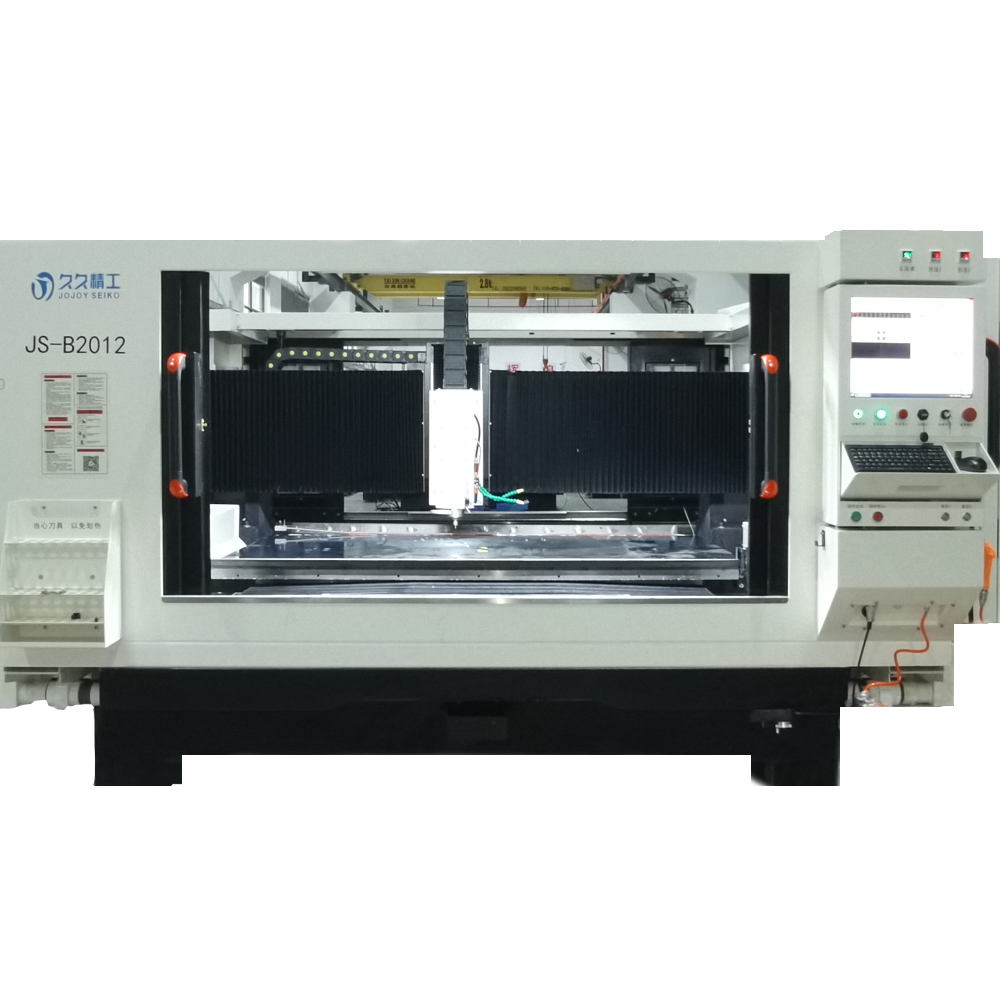

JS-B2012-V1.0 智能大尺寸玻璃磨邊機
- JS-B2012-V1.0 主要針對電視大尺寸玻璃、液晶屏等平面玻璃產品而開發的設備機型。
具有加工精度高、產品性能優化更穩定、成品精細、加工速度快、生產效率高的突出優勢。另外本設備采用機電結構一體化設計方案，視覺更美觀，占地面積更小，極大的節省客戶場地資源，雙開門結構，更能保護大尺寸玻璃不易在運輸時有損壞。
- 本設備優勢特點：
1 、機床主體結構：整機（底座和床身）采用大理石，不受溫度影響，床身穩定，永久不變形，加工精度高，高速運行穩定性好；
2 、整機采用全罩開放式設計。
3 、采用系統總線控制，整機外觀整潔，所有線纜設置合理，整潔。
5 、主要配件：高精度滾珠絲桿，進口精密直線導軌，高精度軸承，上海維宏工業控制系統。
6 、控制軟件：采用模擬量控制方式，控制系統與驅動器閉環，實現高速、精準控制。兼容MasterCAM, ArtCAM, Pro-E, UG, AutoCAD等設計軟件，三種權限模式（操作員模式、廠商模式、開發商模式），可以保護機床各個等級參數，避免操作員誤修改機床關鍵參數。
7 、全新設計的自動潤滑系統, 持久保持潤滑運動部件，保證機臺清潔不漏油。
8 、防塵系統：機床上的絲桿、導軌、軸承、電機等核心部件均有防水防塵配件進行防護。
| 名稱 |
單位 |
參數 |
備注 |
| 工作臺尺寸 |
mm |
2012*1200 |
|
| XYZ軸工作行程 |
mm |
2000*1200*150 |
(分別為：X軸；Y軸；Z軸) |
| 工作臺承重 |
KG |
200 |
|
| XY平面圓度誤差 |
mm |
0.015 |
直徑300mm的誤差 |
| 定位精度 |
mm |
0.008(VDI-3441) |
|
| 重復定位精度 |
mm |
0.004(VDI-3441) |
|
| 對刀精度 |
mm |
＜0.01 |
|
| 最大運行速度 |
mm/min |
15000 |
|
| 最大加工速度 |
mm/min |
9000 |
|
| 機床重量 |
KG |
8400 |
|
| 環境氣壓要求 |
|
0.55~0.65mpa；0.10立方米/min |
正壓 |
| 真空壓力要求 |
|
-0.06 MPA |
負壓 |
| 電源 |
|
AC380V，50Hz |
|
| 機床潤滑油 |
|
固態導軌油 |
定期加注 |
| 工件冷卻方式 |
|
水冷 |
|
| 電柜箱冷卻方式 |
|
冷凝器系統 |
|
| 工作環境 |
|
溫度：0°～45°C,相對濕度：30%～75% |
|
| 用水量 |
|
30~45 L/MIN |
（單機循環，可調配水量） |
| 真空排水機 |
套 |
和永興HYX-G01 |
|
