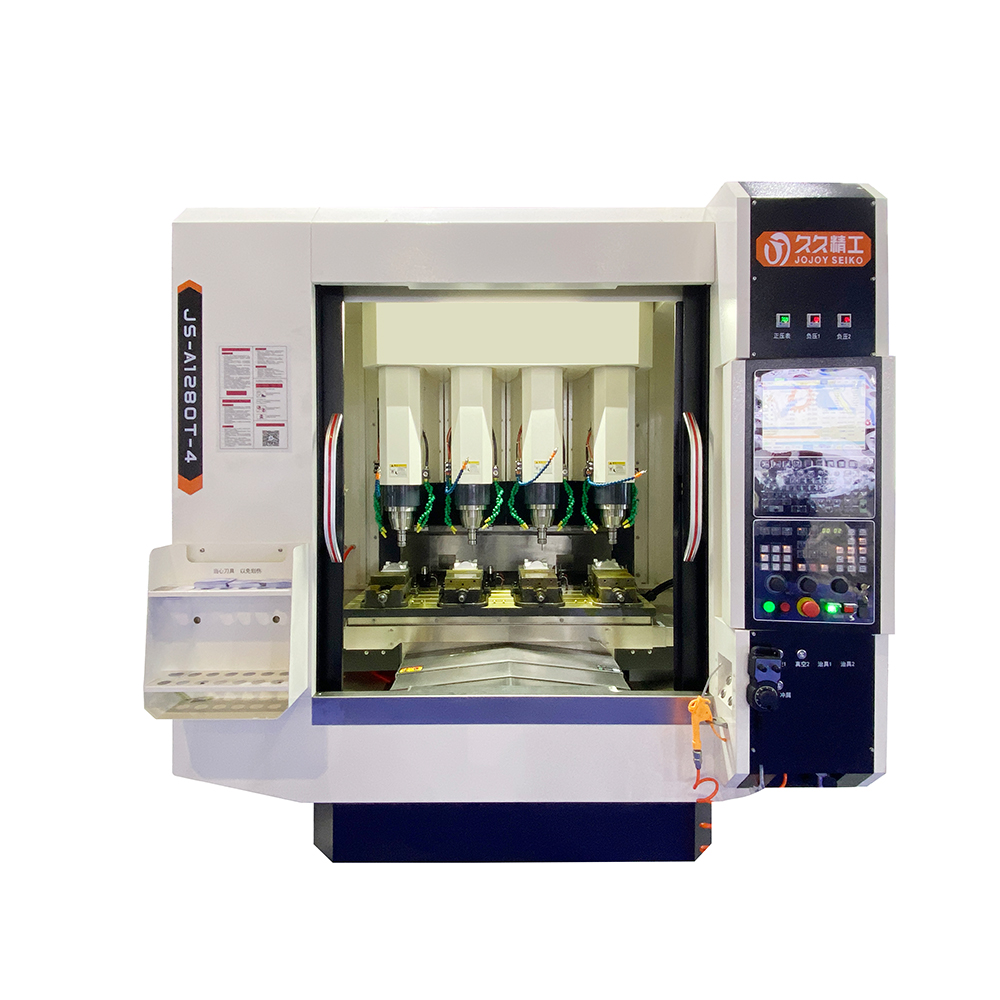

JS-A1280T-4-V2.1 智能四頭鉆攻機

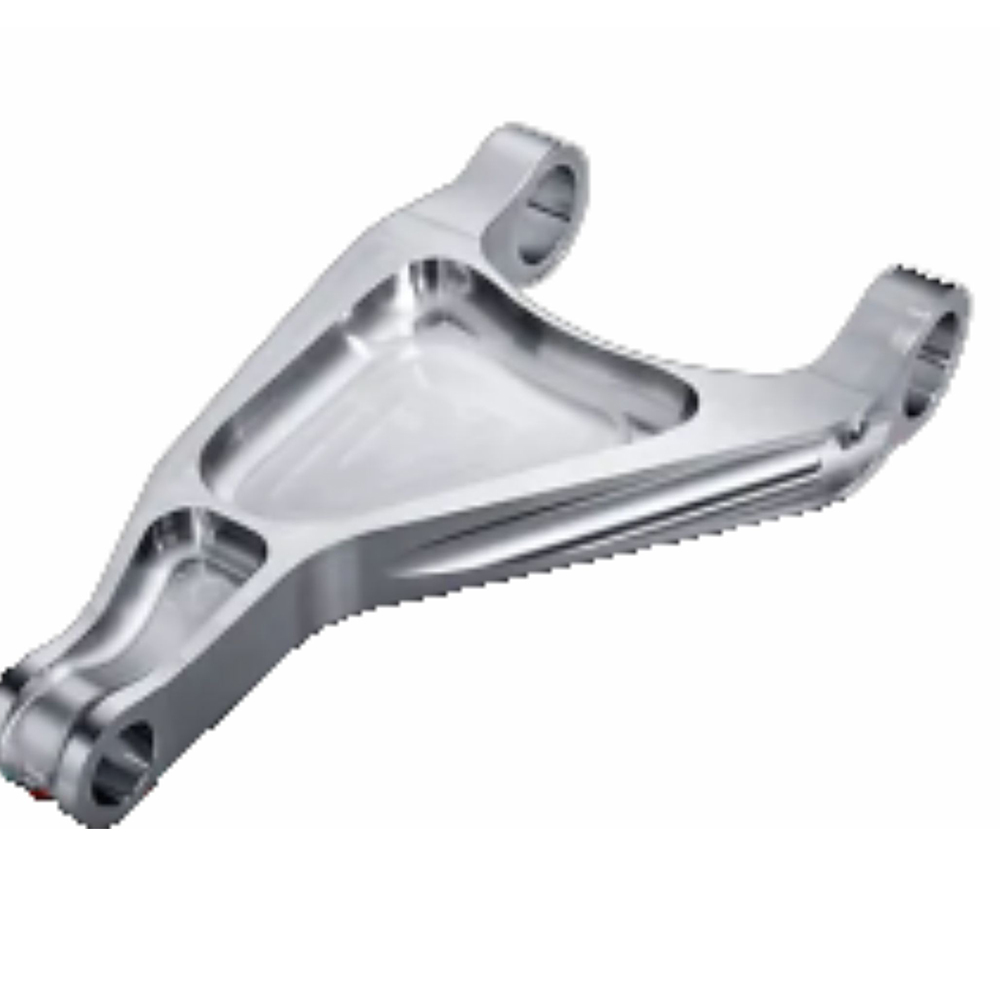

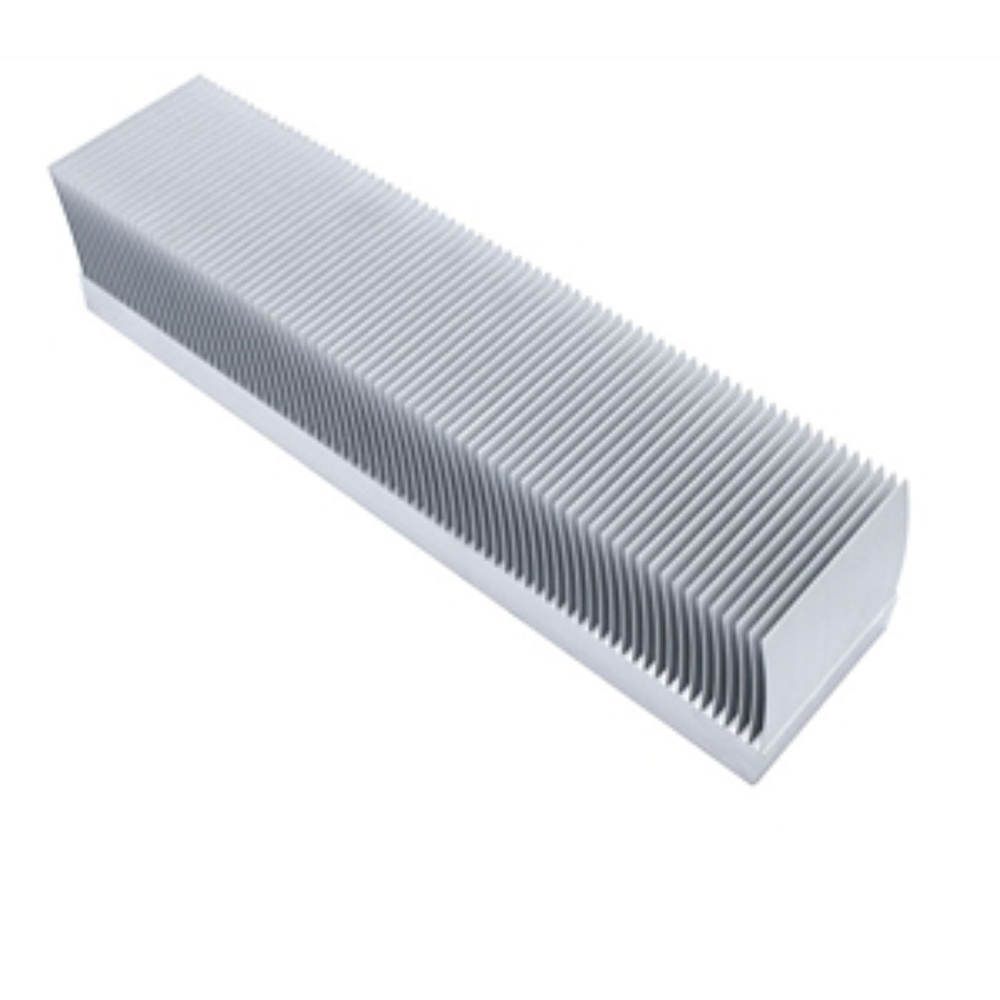

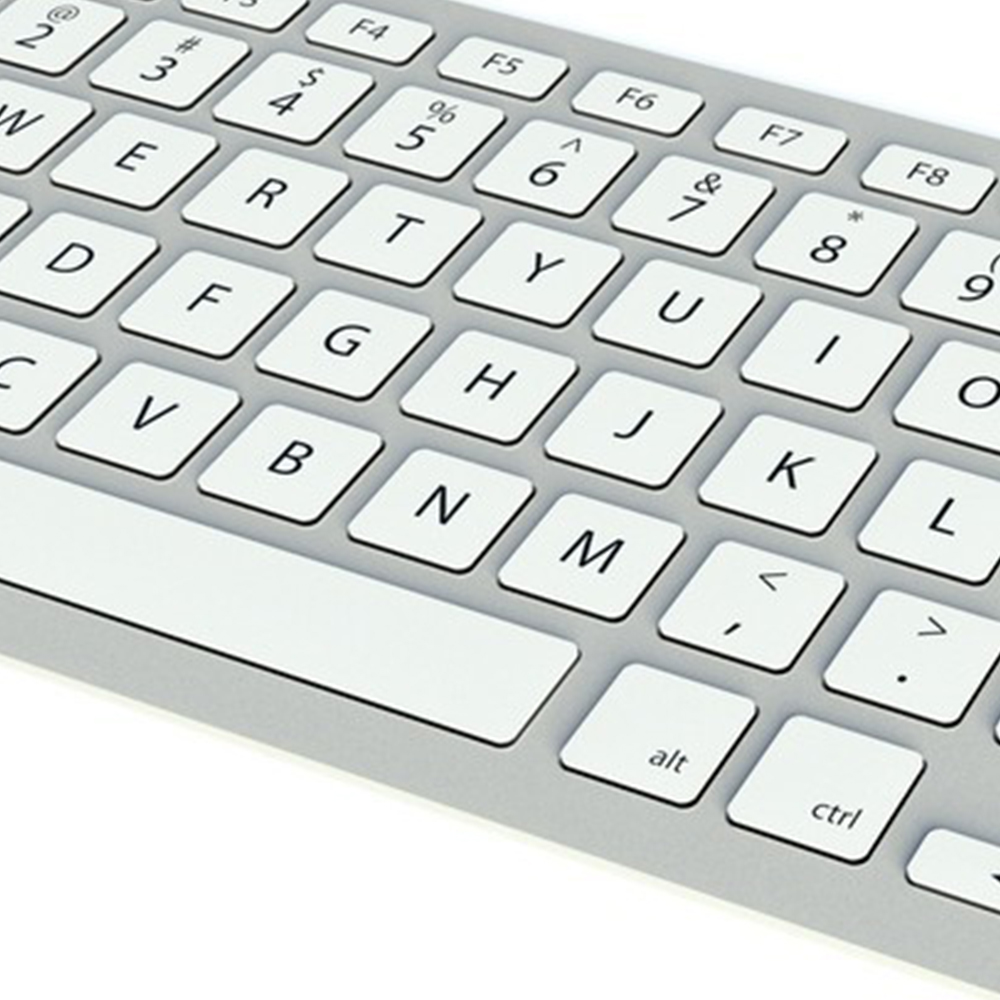

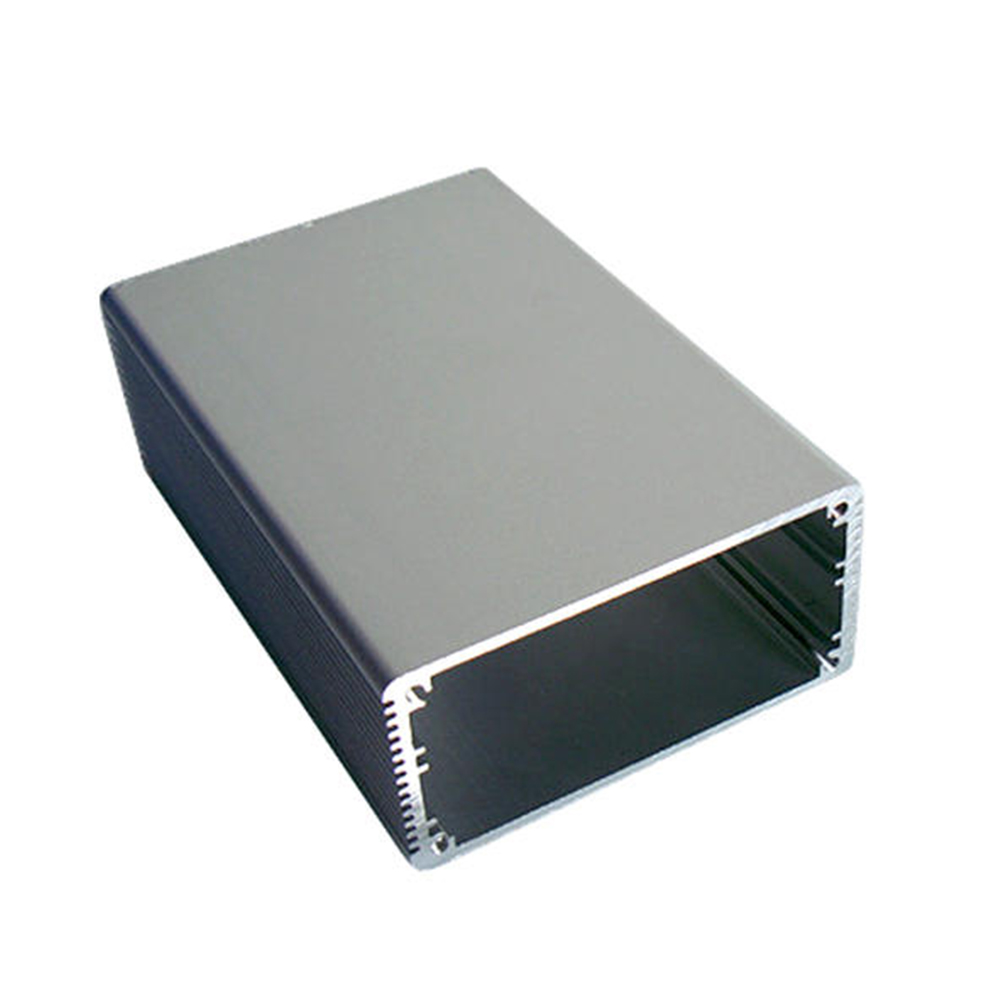

- JS-A1280T-4是一款適用于平板、筆記本、散熱片和小型壓鑄件、衛浴、醫療、軍工的鉆攻機，適用銅、鋁、鈦、不銹鋼等硬質合金，在保證精度的同時，效率也在提升。
- 設備特點：
1、機床主體結構：整機（底座和床身）采用鑄鐵，剛性強，床身穩定，永久不變形，加工精度高，高速運行穩定性好。
2、主要配件：高精度滾珠絲桿，進口精密直線導軌，高精度軸承，匯川伺服電機，華中主軸驅動器，專業工業控制系統，高速高扭主軸。
3、控制軟件：采用模擬量控制方式，控制系統與驅動器閉環，實現高速、精準控制。兼容MasterCAM, ArtCAM, Pro-E, UG, AutoCAD等設計軟件，三種權限模式（操作員模式、廠商模式、開發商模式），可以保護機床各個等級參數，避免操作員誤修改機床關鍵參數。
4、全新設計的自動潤滑系統, 持久保持潤滑運動部件。保證機臺清潔不漏油。
5、防塵系統：機床上的絲桿、導軌等關鍵精度部件均有防水防塵配件，二級防水防塵防護。
6、冷卻循環系統：三級過濾兩級沉淀過濾系統，有效的改善了切削液的冷卻效果，防止切削液中有雜質造成的崩邊等加工異常。
7、 整機高全罩設計，有效減少加工時飛濺切削液。
8、 全新水防護設計, 更有效的保護導軌、絲桿、軸承、電機、等核心部件
9、 配備高轉速高精密主軸和先進的主軸冷卻恒溫系統
10、 刀庫設計在Y軸后面，產品加工時實現與加工區完全隔離，有效防護水屑影響；伺服換刀方式，適用于復雜的加工需求，用于多把刀具加工的場合。
11、四Z軸聯動配置，可同時對產品進行多片同時加工。
12、可選配無線探頭功能，支持四個Z軸分別進行深度補償。
13、高性能數控剛性攻牙，可支持四個Z軸同時攻牙。
14、側沖水沖屑系統，配備兩臺螺旋排屑機，有效防止機器內切屑堆積。
| 名稱 |
單位 |
參數 |
備注 |
| 工作臺尺寸 |
mm |
1280*450 |
|
| 有效工作行程 |
mm |
350*450*250 |
(分別為：X軸；Y軸；Z軸) |
| 工作臺承重 |
KG |
≦200 |
|
| XY平面圓度誤差 |
mm |
±0.015 |
直徑200mm的誤差 |
| 定位精度 |
mm |
0.005/300mm |
|
| 重復定位精度 |
mm |
0.003/300mm |
|
| 對刀精度 |
mm |
＜0.01 |
|
| 主軸間距 |
mm |
320±0.1 |
|
| 主軸平面度 |
Mm |
0.03mm |
3支主軸Y方向平面度 |
| 最大空走速度 |
M/min |
15 |
|
| 最大進給速度 |
M/min |
9 |
|
| 機床重量 |
KG |
5000 |
|
| 刀庫容量 |
T |
20*4 |
直排刀庫 |
| 刀柄規格 |
|
ISO25-ER20-035MS |
|
| 夾持范圍 |
mm |
Φ1-13 |
最長80mm |
| 壓縮空氣要求 |
|
壓力：0.55~0.65mpa；流量：0.4 M3/min |
正壓 |
| 真空要求 |
|
-0.06 Mpa |
負壓 |
| 電源 |
|
AC380V，50Hz |
|
| 設備潤滑功能 |
|
自動潤滑 |
|
| 機床潤滑油 |
|
固態導軌油 |
定期加注 |
| 工件冷卻方式 |
|
水冷、風冷/噴霧 |
|
| 電柜箱冷卻方式 |
|
冷凝器系統 |
|
| 工作環境 |
|
溫度：0～45℃,相對濕度：30%～75% |
|
| 用水量 |
|
15~30 L/min |
（單機循環，可調配水量） |
