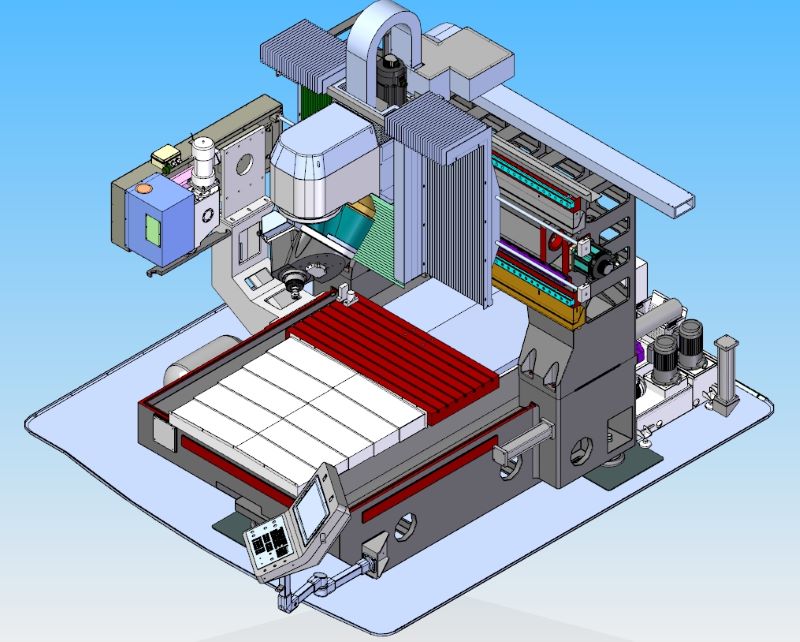

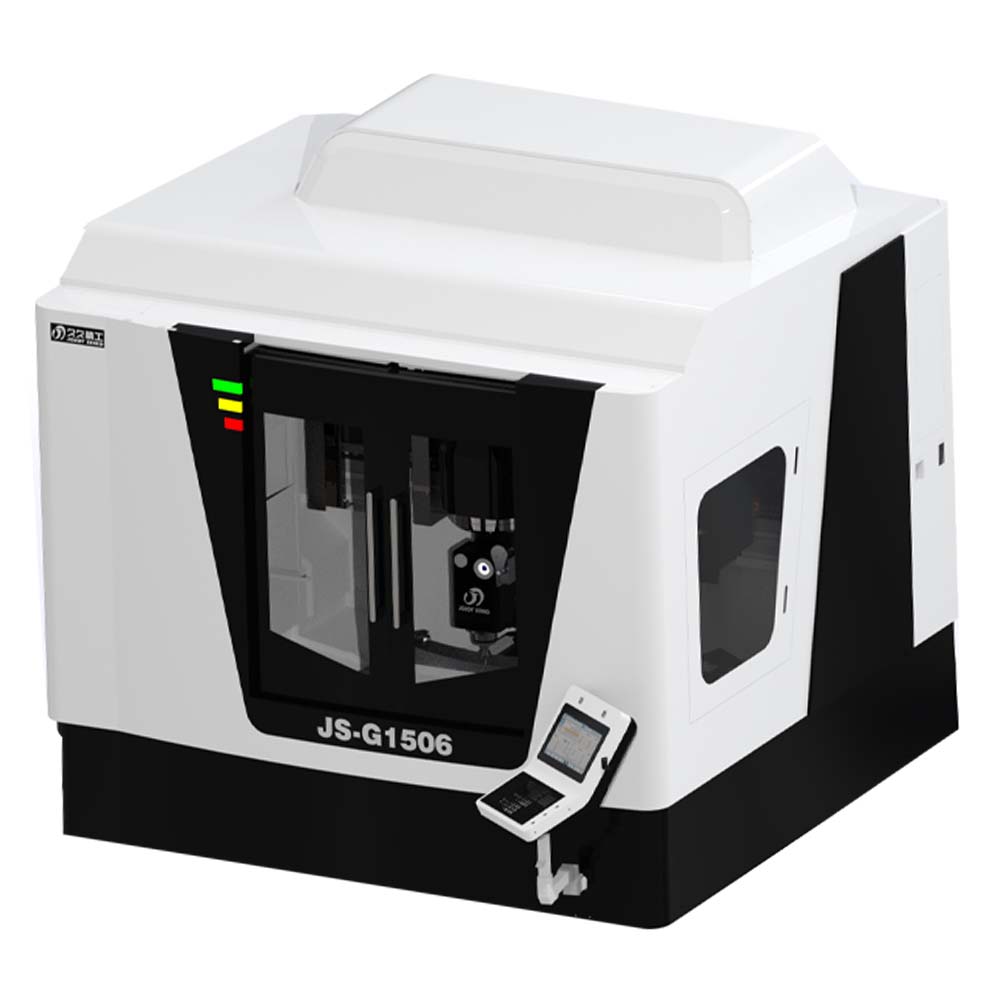

JS-1506 五軸精雕設備

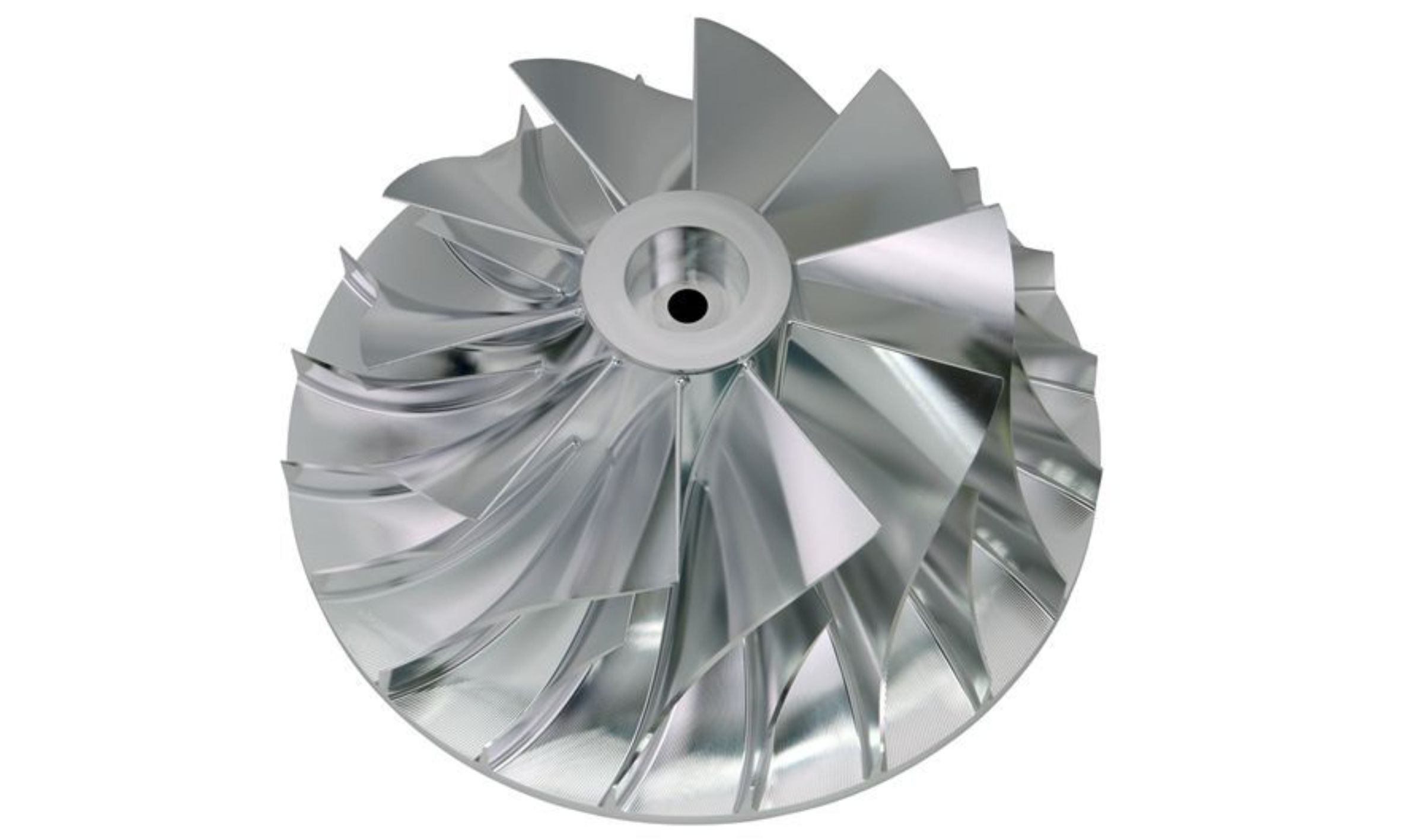

- 五軸加工中心：主要針對葉輪、軍工、航鈦而開發的設備機型。
- 1 、機床主體結構：：采用高強度鑄鐵床身，經過去應力退火和振動時效處理，床身穩定，抗震能力強，加工精度高，高速運行穩定性好。
2 、整機采用半罩開放式設計，方便客戶使擴展自動上下料功能。（桁架機械手）
3 、采用系統總線控制，整機外觀整潔，所有線纜設置合理，整潔。
4 、水箱與機床一體化設計，更加有利于客戶現場規劃。
5 、主要配件：高精度滾珠絲桿，進口精密直線導軌，高精度軸承，上海維宏工業控制系統。
6 、控制軟件：采用模擬量控制方式，控制系統與驅動器閉環，實現高速、精準控制。兼容MasterCAM, ArtCAM, Pro-E, UG, AutoCAD等設計軟件，三種權限模式（操作員模式、廠商模式、開發商模式），可以保護機床各個等級參數，避免操作員誤修改機床關鍵參數。
7 、全新設計的自動潤滑系統, 持久保持潤滑運動部件，保證機臺清潔不漏油。
8 、防塵系統：機床上的絲桿、導軌、軸承、電機等核心部件均有防水防塵配件進行防護。
| 名稱 |
單位 |
參數 |
備注 |
| 工作臺尺寸 |
mm |
1300*600 |
|
| 工作行程 |
mm |
1300*600*450 |
(分別為：X軸；Y軸；Z軸) |
| 工作臺承重 |
kg |
800 |
|
| XY平面圓度誤差 |
mm |
±0.01 |
直徑200mm的誤差 |
| 定位精度 |
mm |
0.008 |
（VDI/ DGQ 3441) |
| 重復定位精度 |
mm |
0.004 |
（VDI/ DGQ 3441) |
| 機床精度 |
mm |
±0.01 |
|
| 主軸功率 |
kw |
15 |
|
| X/Y/Z產品加工精度 |
mm |
+/-0.005 |
|
| B軸 |
度 |
±91 |
|
| C軸 |
度 |
±182 |
|
| B/C軸定位精度 |
秒 |
±6 |
|
| B/C軸重視定位精度 |
秒 |
±4 |
|
| 最大空走速度 |
m/min |
30 |
|
| 最大進給速度 |
m/min |
15 |
|
| 機床重量 |
kg |
10000 |
|
| 刀庫容量 |
T |
40把 |
|
| 刀柄規格 |
|
HSK -E40 |
|
| 電源 |
|
AC380V,50Hz |
|
| 設備潤滑功能 |
|
自動潤滑 |
|
| 機床潤滑油 |
|
液態導軌油 |
定期加注 |
| 工件冷卻方式 |
|
水冷、風冷、噴霧 |
|
| 電柜箱冷卻方式 |
|
冷凝器系統 |
|
| 工作環境 |
|
溫度：0°～45°C,相對濕度：30%～75% |
|
| 防靜電等級 |
|
摩擦靜電＜100V；測點＜10Ω |
|
| 用水量 |
|
15~30 L/MIN |
|
