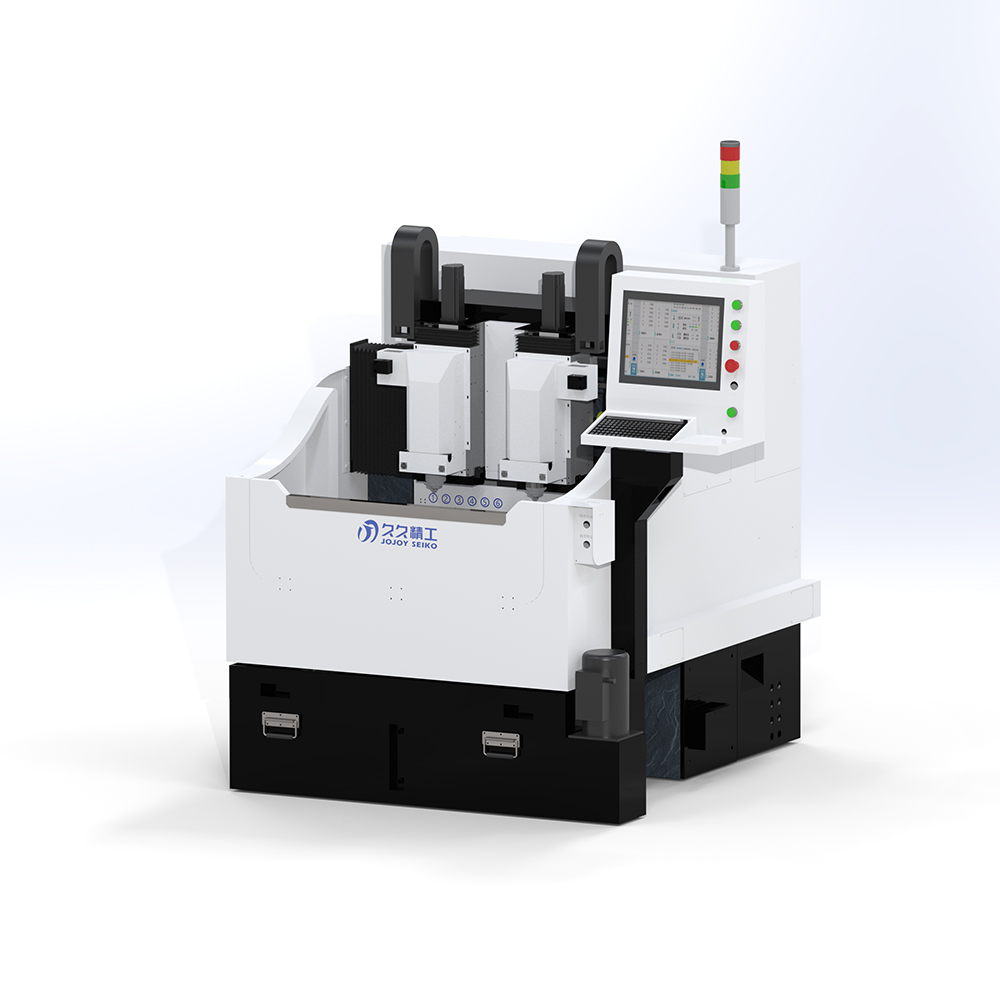

JS-450Y-V2.6 精雕一體機
- JS-450Y-V2.6以絕對值總線式編碼器的高響應伺服電機作為驅動動力，并配以研磨級滾珠絲桿、直線導軌，可對塑膠，玻璃等材料進行切削加工。適用于手機、數碼相機、MP3、MP4、DVD、LCD等產品面板及保護屏的倒角、切割、修邊等加工，針對平板電腦以及手機配件的后殼加工具有加工精度高、產品性能優化更穩定、成品精細、加工速度快、生產效率高的突出優勢。

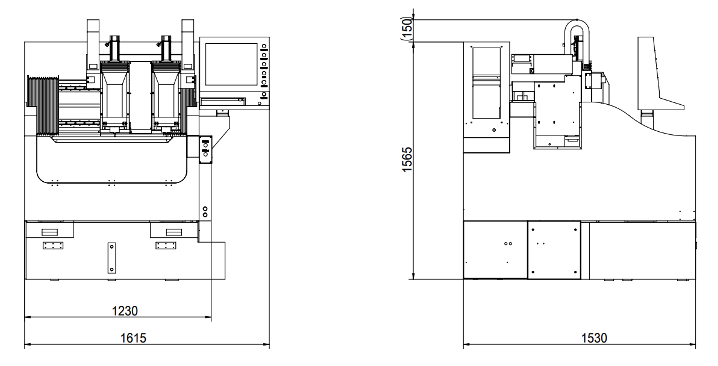

- 安裝尺寸圖：
- 設備特點：
1、大理石結構，機器重心更穩定。
2、采用高精度研磨滾精絲桿、直線導軌，高精度軸承。
3、雙軸聯動，效率更高，產出相對成本降低。
4、全新設計的自動潤滑系統, 持久保持潤滑運動部件.保證機臺清潔不漏油。
5、配備高轉速高精密主軸和先進的主軸冷卻恒溫系統。
6、單軸4條萬向噴水分頭,冷卻效果更理想。
7、采用機電一體化結構設計,占地面積更小,外形更美觀。
8、適用于手機玻璃,手表,視窗鏡片等玻璃制品及五金制品。
| 序號 |
項目 |
性能指標 |
參數 |
備注 |
| 01 |
機床尺寸與選型 |
機床外型 |
防水防塵半罩式 |
|
| 02 |
|
工作臺尺寸 |
700x500 |
|
| 03 |
|
X.Y.Z行程 |
360x480x150 |
|
| 04 |
|
臺面結構 |
鋁材T型槽 |
|
| 05 |
|
機器床身石材 |
花崗巖大理石 |
|
| 06 |
|
機器毛重 |
2.0T |
|
| 07 |
機床精度 |
加工精度 |
±0.015 |
|
| 08 |
|
定位精度 |
0.008 |
|
| 09 |
|
重復定位精度 |
0.004 |
|
| 10 |
|
主軸間距 |
340 |
|
| 11 |
傳動結構 |
X、Y、Z傳動結構 |
絲桿傳動 |
|
| 12 |
|
導軌及絲桿潤滑方式 |
自動油泵供油 |
|
| 13 |
機床功率 |
機器最大功率 |
5.0KW |
|
| 14 |
|
最大空行速度 |
12000mm/min |
|
| 15 |
|
最大工作速度 |
9000mm/min |
|
| 16 |
系統配置 |
控制系統 |
維宏數控系統 |
|
| 17 |
|
驅動系統 |
匯川 |
|
| 18 |
|
變頻器 |
匯川 1.5kw |
|
| 19 |
主軸參數 |
主軸 |
60000r/min 1.8kw |
|
| 20 |
|
主軸冷卻方式 |
水冷 |
|
| 21 |
|
主軸到工作臺高度 |
130 |
|
| 22 |
電氣部分 |
電氣控制部分 |
施耐德-歐姆龍-正泰等品牌 |
|
| 23 |
|
電源 |
AC220V，50Hz |
|
| 24 |
|
電柜冷卻方式 |
冷凝器 |
|
| 25 |
其他 |
工作環境 |
溫度：0°～45°C,相對濕度：30%～75% |
|
| 26 |
|
加工指令 |
G代碼 |
|
| 27 |
|
加工范圍 |
手機鏡片，玻璃鏡片亞克力切割等 |
|
| 28 |
|
噴水系統 |
萬向噴水 |
|
