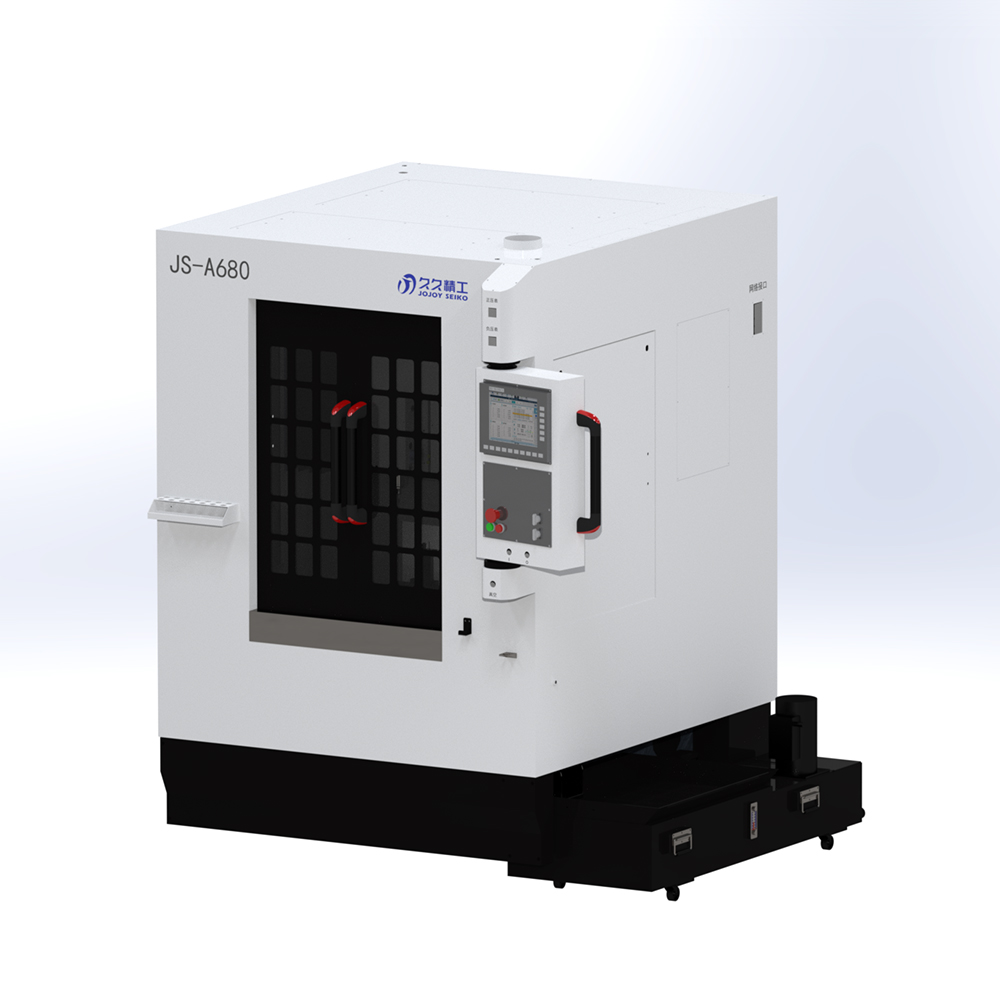

JS-A680-V2.1 智能雕銑機
- 在現今節約能源消耗己成為全球的時代焦點情況下,在加工行業,產品加工效率成為了有效的競爭指標。怎樣充分的使設備利用率更是加工行業的關注點和競爭力。
久久精工提出了一種新的結構的設計方案,在能夠保證設備穩定的情況下，單頭帶11把刀，并可選配增加一個旋轉軸,以及軟件方面的設計,能夠使機臺和旋轉實現聯動加工,可在不拆工件的情況下實現翻轉,更改其加工面。也可四軸聯動加工三維產品,大大縮短了加工時間,也使得設備使用范圍更為全面。
-
- 設備特點：
1、機床主體結構：整機（底座和床身）采用濟南青大理石，不受溫度影響，床身穩定，永久不變形，加工精度高，高速運行穩定性好。
2、主要配件：高精度滾珠絲桿，進口精密直線導軌，高精度軸承，匯川伺服電機，匯川變頻器，上海維宏工業控制系統， 4萬轉高速主軸。
3、控制軟件：采用模擬量控制方式，控制系統與驅動器閉環，實現高速、精準控制。兼容MasterCAM, ArtCAM, Pro-E, UG, AutoCAD等設計軟件，三種權限模式（操作員模式、廠商模式、開發商模式），可以保護機床各個等級參數，避免操作員誤修改機床關鍵參數。
4、全新設計的自動潤滑系統, 持久保持潤滑運動部件。保證機臺清潔不漏油。
5、防塵系統：機床上的絲桿、導軌等關鍵精度部件均有防水防塵配件，二級防水防塵防護。
6、冷卻循環系統：三級過濾兩級沉淀過濾系統，有效的改善了切削液的冷卻效果，防止切削液中有雜質造成的崩邊等加工異常。
7、 整機高全罩設計，有效減少加工時飛濺切削液。
8、 全新水防護設計, 更有效的保護導軌、絲桿、軸承、電機、等核心部件
9、 配備高轉速高精密主軸和先進的主軸冷卻恒溫系統
10、 配備直排式單軸帶11把刀刀庫, 伺服換刀方式點對點4秒實現換刀，適用于復雜的加工需求，用于多把刀具加工的場合，多級防護更有效的阻止加工時切削液及粉末進入。
11、雙Z軸聯動配置，兩個頭可同時對產品進行多片同時加工，增效200﹪
| 序號 |
項目 |
性能指標 |
參數 |
備注 |
| 01 |
機床尺寸與選型 |
機床外型 |
防水防塵全罩式 |
|
| 02 |
|
工作臺尺寸 |
700*500 |
|
| 03 |
|
X.Y.Z行程 |
400*520*160 |
|
| 04 |
|
臺面結構 |
鑄鐵T型槽 |
|
| 05 |
|
機器床身石材 |
花崗巖大理石 |
|
| 06 |
|
機器毛重 |
2.5T |
|
| 07 |
機床精度 |
機床精度 |
±0.01 |
|
| 08 |
|
定位精度 |
0.008 |
|
| 09 |
|
重復定位精度 |
0.004 |
|
| 10 |
|
主軸間距 |
312 |
|
| 11 |
傳動結構 |
X、Y、Z傳動結構 |
絲桿傳動 |
|
| 12 |
|
導軌及絲桿潤滑方式 |
自動油泵供油 |
|
| 13 |
機床功率 |
機器最大功率 |
12KW |
|
| 14 |
|
最大空行速度 |
15000mm/min |
|
| 15 |
|
最大工作速度 |
9000mm/min |
|
| 16 |
系統配置 |
控制系統 |
維宏數控系統 |
|
| 17 |
|
驅動系統 |
EtherCAT總線絕對值 |
|
| 18 |
|
變頻器 |
3.7kw |
|
| 19 |
主軸參數 |
主軸 |
40000r/min 4kw |
|
| 20 |
|
主軸冷卻方式 |
水冷 |
|
| 21 |
|
主軸到工作臺高度 |
340 |
|
| 22 |
刀庫參數 |
刀庫類型 |
11*2把刀 直排式伺服換刀 |
|
| 23 |
|
刀柄類型 |
ISO20 |
|
| 24 |
電氣部分 |
電氣控制部分 |
施耐德-歐姆龍-正泰等品牌 |
|
| 25 |
|
電源 |
AC220V，50Hz |
|
| 26 |
|
電柜冷卻方式 |
冷凝器 |
|
| 27 |
|
工作環境 |
溫度：0°～45°C,相對濕度：＜30%-75% |
|
| 28 |
其他 |
加工指令 |
G代碼 |
|
| 29 |
|
加工范圍 |

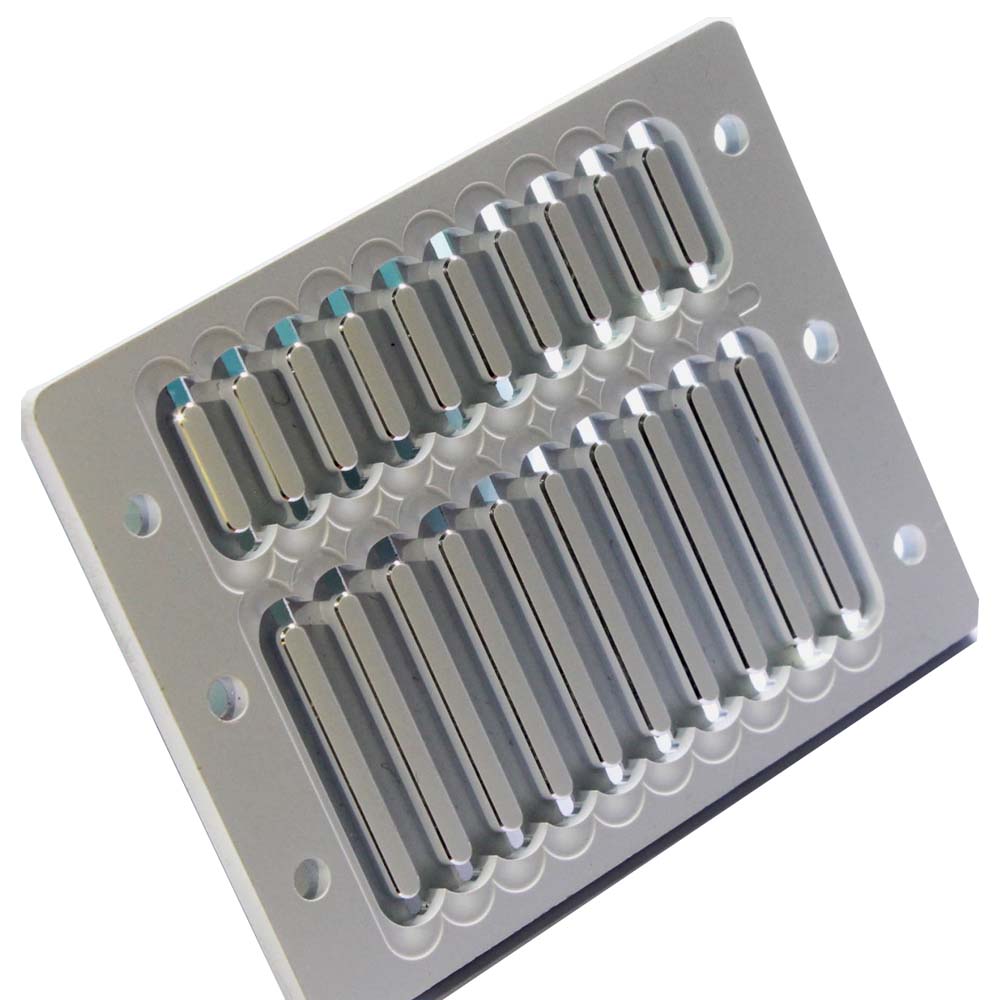

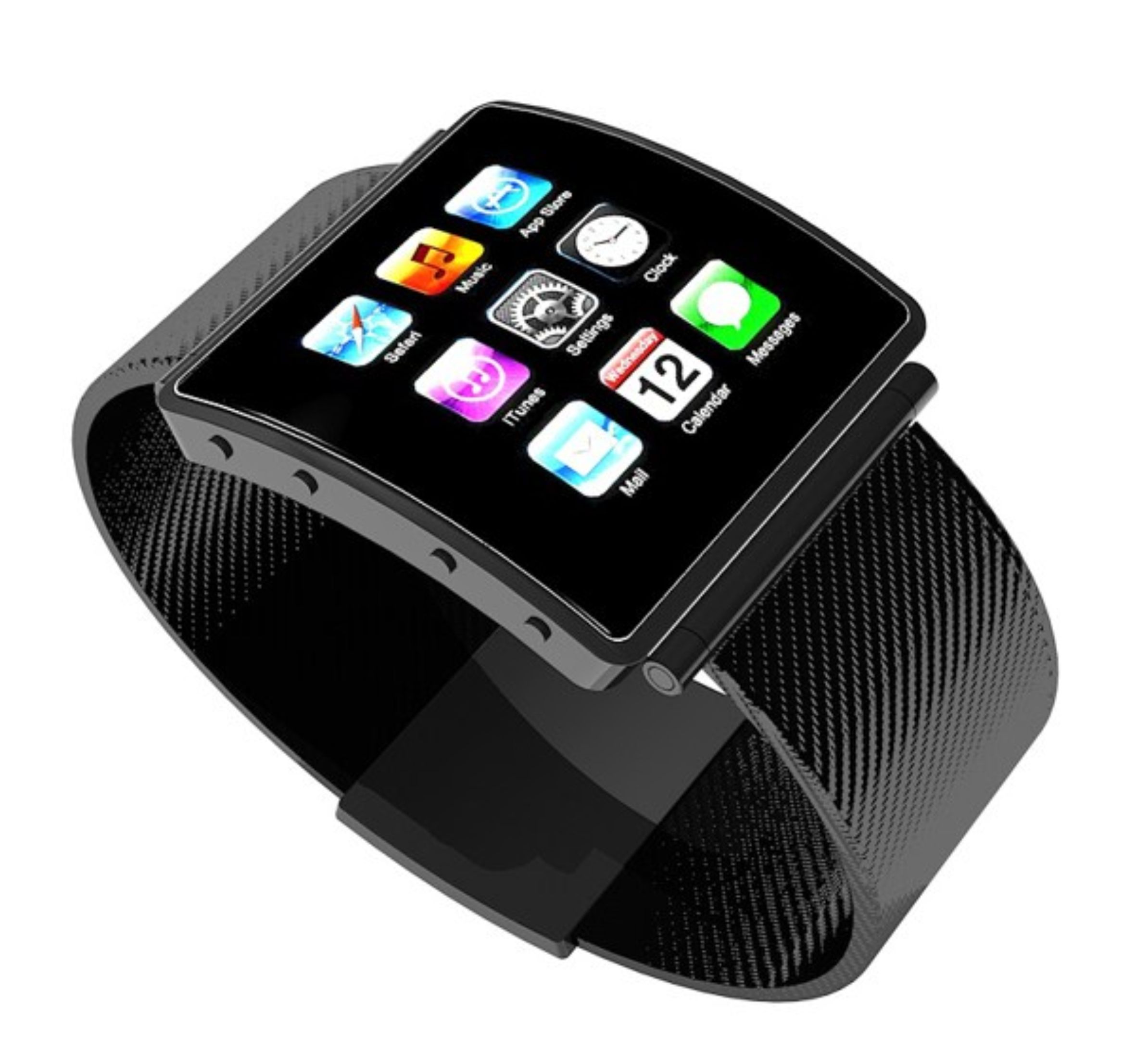

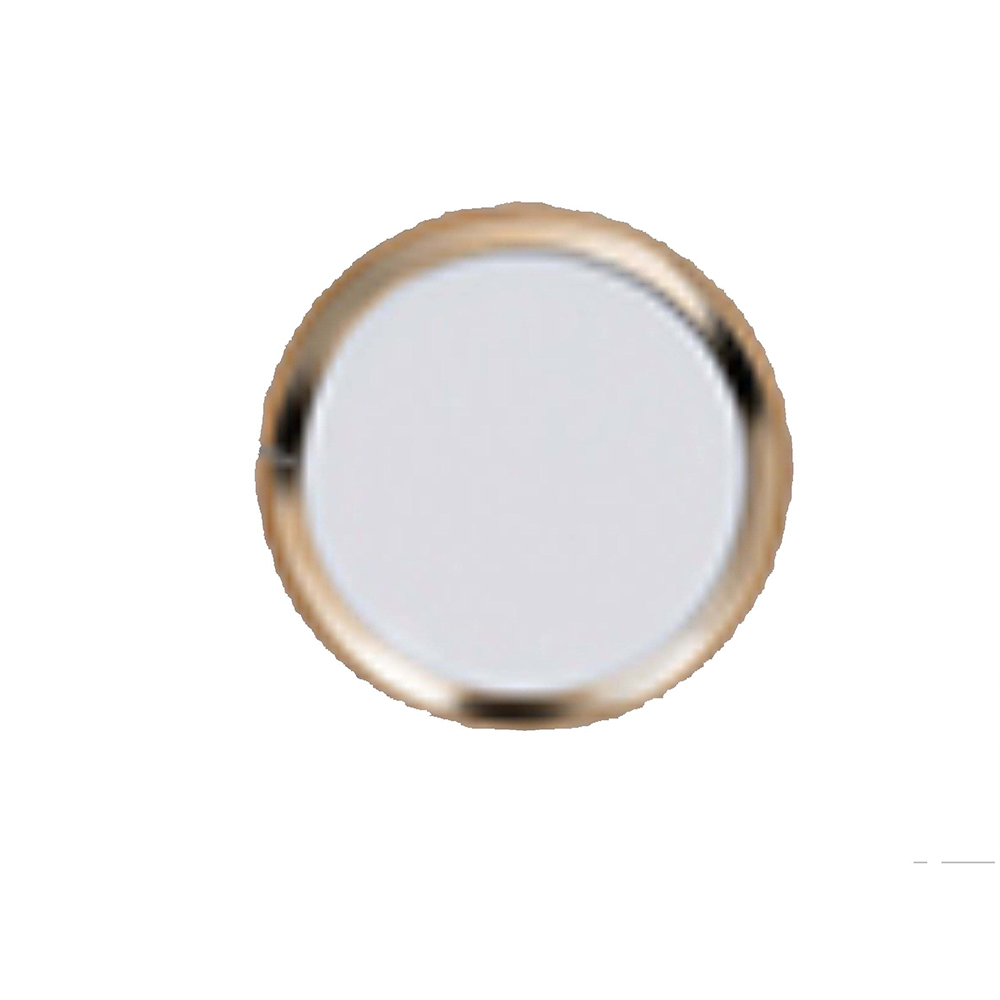

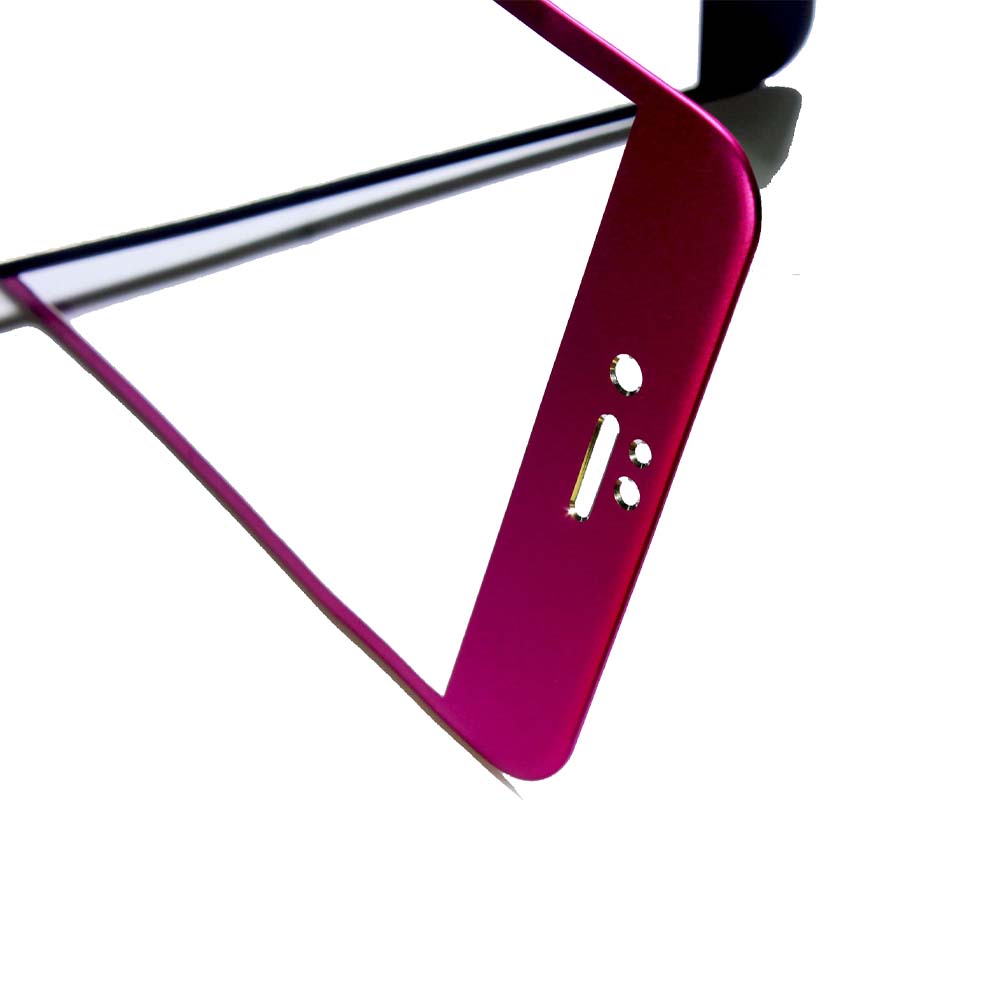

手機殼、背蓋、按鍵、卡托、卡槽、中框、陶瓷等 |
|
| 30 |
|
噴水系統 |
萬向噴水 |
|
