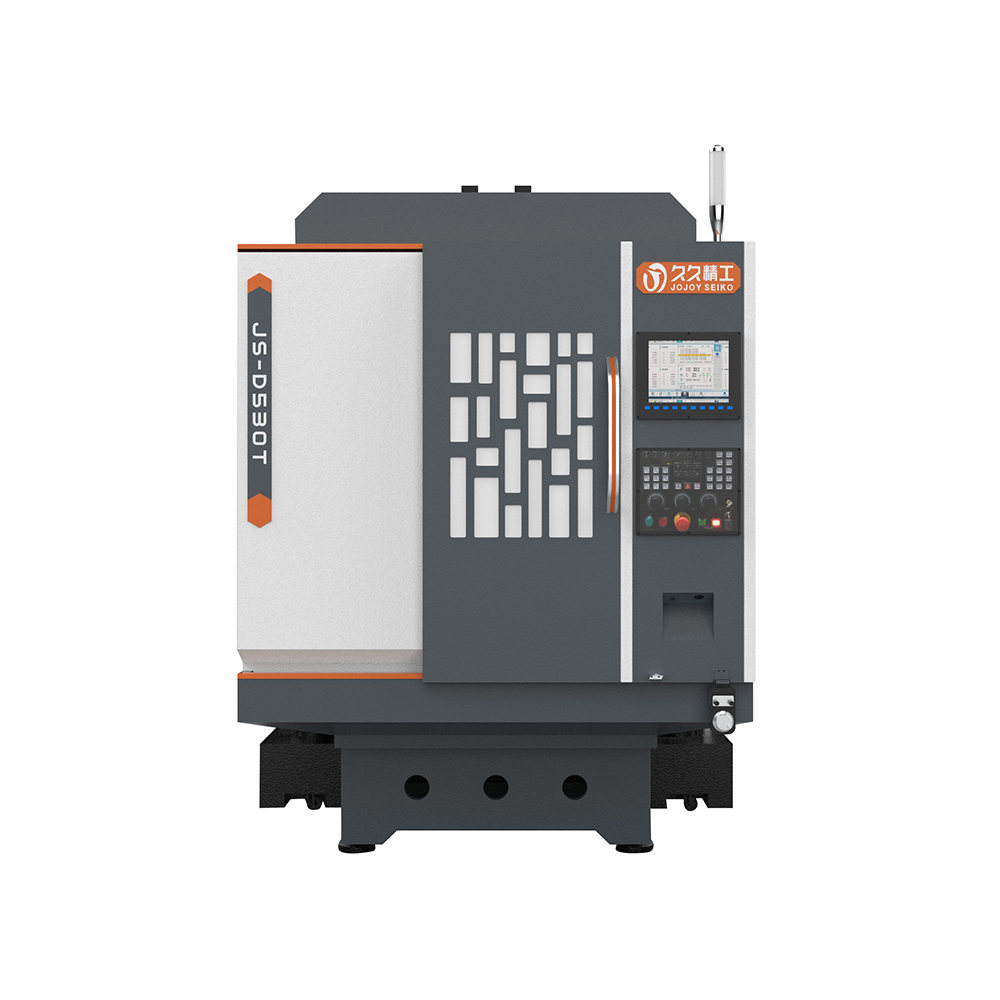

JS-D530T 特種合金加工專用機床
- JS-D530T是一臺特種合金加工專用機床，采用機電一體化設計，造型美觀大方，可進行精密切削。工件一次裝夾后機床可以自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工。床身采用經典高剛性C型結構，通過有限元分析、拓撲優化，縮短應力路徑提高剛性。各大件皆采用HT300鑄鐵材質，經過去應力退火和半年以上自然時效處理，X、Y、Z軸采用P級直線滾動導軌，整機具有高剛性、高穩定性和高可靠性。本機適用于各種不銹鋼、鈦合金、鎳合金等特種合金材質零件的加工，廣泛應用于醫療、航空航天、模具、消費電子等領域。
- 設備特點
- 高速換刀系統，快速換刀時間
- 定位精準可靠，確保加工質量
- 移動速度高，縮短空移時間
- 高速高穩定的加工能力，是批量加工產品的極好選擇
- 國際先進的著名品牌數控系統，功能強大且可靠
- 優良的人機交互界面，操作簡單
- 技術規格
| 項目 |
名稱 |
參數 |
| 數控系統 |
高速數控系統 |
發那科/三菱/久久 |
| 驅動系統 |
交流伺服 |
發那科/三菱/匯川 |
| 運動部件 |
滾珠絲桿 |
THK/力士樂(lè )/上銀/NSK/億孚/銀泰 |
| 直線滾動導軌 |
THK/力士樂(lè )/上銀/INA/銀泰/凱特/CSK |
| 工作臺 |
尺寸 |
500×300mm |
| T型槽（槽數×槽寬×間距） |
3×14×80 |
| 最大承載 |
250KG |
| 加工范圍 |
三軸行程X/Y/Z |
400/300/320mm |
| 主軸鼻端至工作臺面距離 |
110~430mm |
| 主軸 |
適用刀柄 |
BT30 |
| 主軸電機功率 |
3.7/5.5KW |
| 主軸轉速 |
20000RPM |
| 刀庫 |
刀庫容量 |
21把 |
| 刀具最大直徑/長度/重量 |
Æ80mm/200mm/3kg |
| 換刀時間（刀-刀） |
1.3S |
| 進給速度 |
最大移動速度 |
48m/min |
| 最大加工速度 |
12m/min |
| 機床精度 |
定位精度（X/Y/Z） |
0.005mm |
| 重復定位精度（X/Y/Z） |
0.003mm |
| 機床尺寸 |
長×寬×高 |
1700×2320×2370mm |
| 機床重量 |
主體 |
2500KG |
| 機床動力 |
電源電壓 |
三相 AC380V/50Hz |
| 機床總功率 |
15 KVA |
| 冷卻系統 |
切削液冷卻 |
噴頭設計 |
| 主軸冷卻 |
油冷機（選配） |
| 潤滑系統 |
自動定時、定量集中供油潤滑系統 |
|
| 選配部件 |
第四軸
第四五軸
自動側頭
穩壓器
油霧收集器 |
| 備注 |
所有配置參數或選配部件最終以合同為準 |
