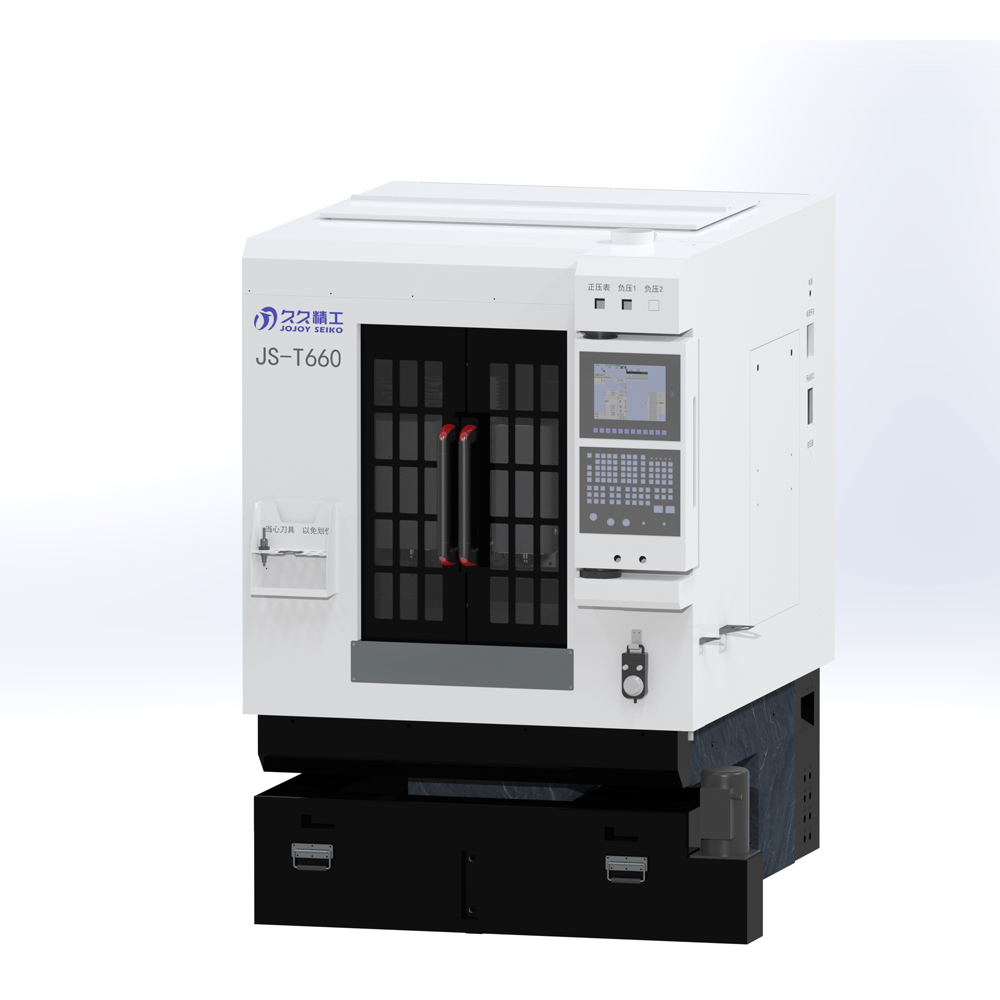

JS-T660-V2.3 智能雕銑機
- 適用于手機、數碼相機、MP3、MP4、DVD、LCD等產品蓋板、按鍵及保護屏復合材料、手機按鍵、卡托、卡槽、中框等的倒角、切割、修邊、鉆孔、切槽等加工；具有加工精度高、產品尺寸穩定、成品精細、加工速度快、生產效率高的突出優勢。
- 設備特點：
1、控制軟件：采用絕對值控制方式，控制系統與驅動器閉環，實現高速、精準控制。兼容MasterCAM, ArtCAM, Pro-E, UG等設計軟件。
2、全新設計的自動潤滑系統, 持久保持潤滑運動部件。
3、防塵系統：機床上的絲桿、導軌等關鍵精度部件均有防水防塵配件，二級防水防塵防護。
4、冷卻循環系統：三級過濾兩級沉淀過濾系統，有效的改善了切削液/純水的冷卻效果，防止切削液/純水中有雜質影響加工效果。
5、 整機全罩設計，有效減少加工時飛濺切削液/純水。
6、 全新水防護設計, 更有效的保護導軌、絲桿、軸承、電機、等核心部件。
7、 配備高轉速高精密主軸和先進的主軸冷卻恒溫系統。
| 序號 |
項目 |
性能指標 |
參數 |
備注 |
| 01 |

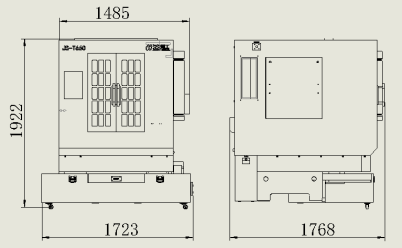

機床尺寸與選型 |
機床外型 |
防水防塵全罩式 |
|
| 02 |
|
工作臺尺寸 |
700*500 |
|
| 03 |
|
X.Y.Z行程 |
380*520*150 |
|
| 04 |
|
臺面結構 |
鋁材T型槽 |
選配吸附臺 |
| 05 |
|
機器床身石材 |
花崗巖大理石 |
|
| 06 |
|
機器毛重 |
2.1T |
|
| 07 |
機床精度 |
加工精度 |
±0.02 |
|
| 08 |
|
定位精度 |
0.008 |
|
| 09 |
|
重復定位精度 |
0.004 |
|
| 10 |
|
主軸間距 |
350 |
|
| 11 |
傳動結構 |
X、Y、Z傳動結構 |
絲桿傳動 |
|
| 12 |
|
導軌及絲桿潤滑方式 |
自動油泵供油 |
|
| 13 |
機床功率 |
機器最大功率 |
7KW |
|
| 14 |
|
最大空行速度 |
15000mm/min |
|
| 15 |
|
最大工作速度 |
9000mm/min |
|
| 16 |
系統配置 |
控制系統 |
維宏數控系統 |
|
| 17 |
|
驅動系統 |
EtherCAT 總線絕對值 |
|
| 18 |
|
變頻器 |
2.2kw |
|
| 19 |
主軸參數 |
主軸 |
60000r/min 2.5kw |
|
| 20 |
|
主軸冷卻方式 |
水冷 |
|
| 21 |
|
主軸到工作臺高度 |
200 |
|
| 22 |
刀庫參數 |
刀庫類型 |
6*2把刀 直排式伺服換刀 |
|
| 23 |
|
刀柄類型 |
ISO10-T11 |
|
| 24 |
電氣部分 |
電氣控制部分 |
施耐德-歐姆龍-正泰等品牌 |
|
| 25 |
|
電源 |
AC220V，50Hz |
|
| 26 |
|
電柜冷卻方式 |
冷凝器 |
|
| 27 |
|
工作環境 |
溫度：0°～45°C,相對濕度：＜30%-75% |
|
| 28 |
其他 |
加工指令 |
G代碼 |
|
| 29 |
|
加工范圍 |
手機背蓋、2.5D/3D蓋板、攝像頭等 材料 |
|
| 30 |
|
噴水系統 |
萬向噴水 |
|
